产品详情

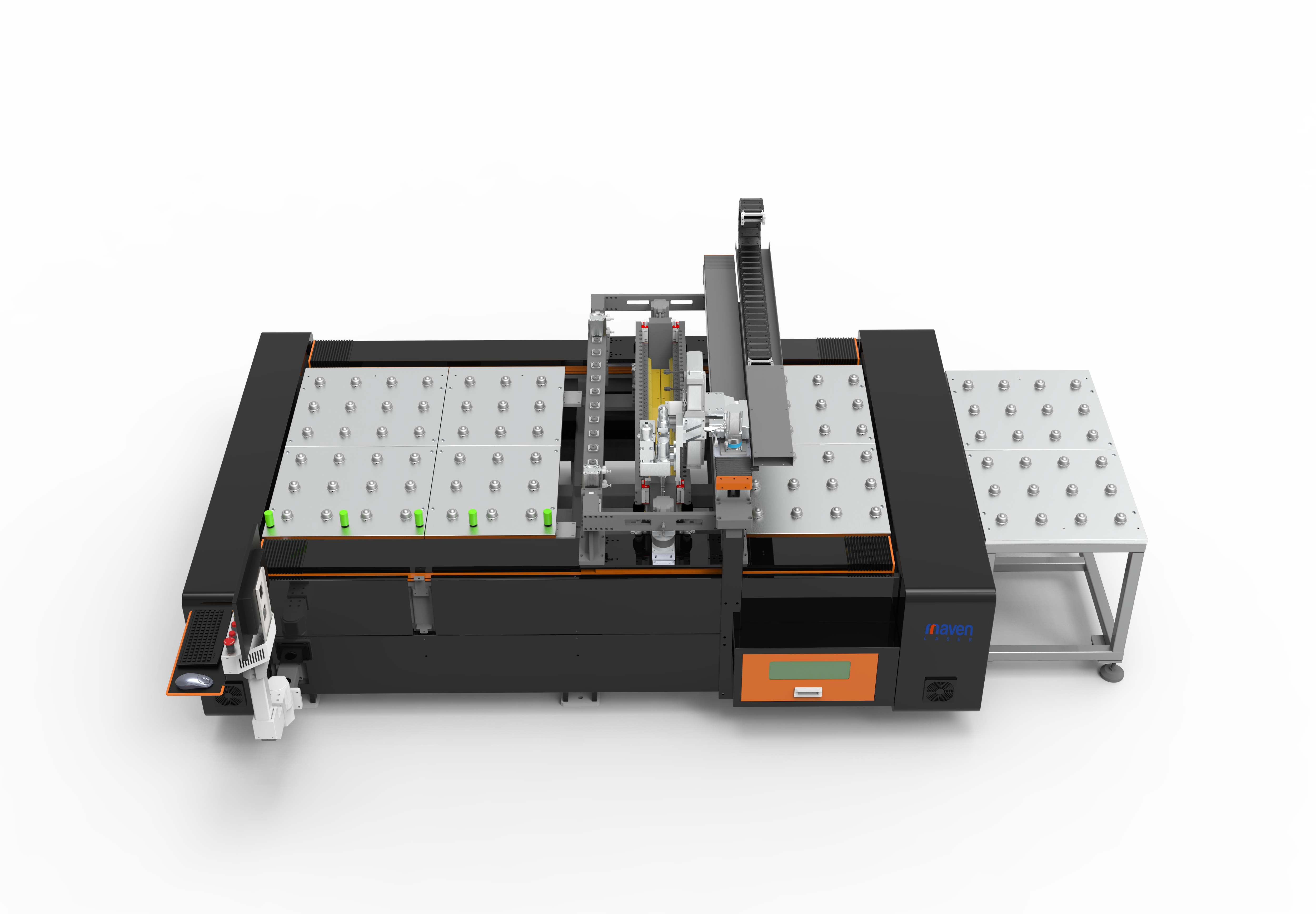

简诣自动化Mavenlaser是深圳源头激光设备制造厂商，专注枕型板换热器全自动光纤激光焊接机、散热器、冷凝器特种板材激光焊接成套产线研发生产，同步配套6 轴机器人枕型板封边激光焊接解决方案，深耕全焊接式换热板材自动化焊接工艺十余年，对标进口高端换热焊接设备，是流程工业枕型板批量智造核心设备供应商。

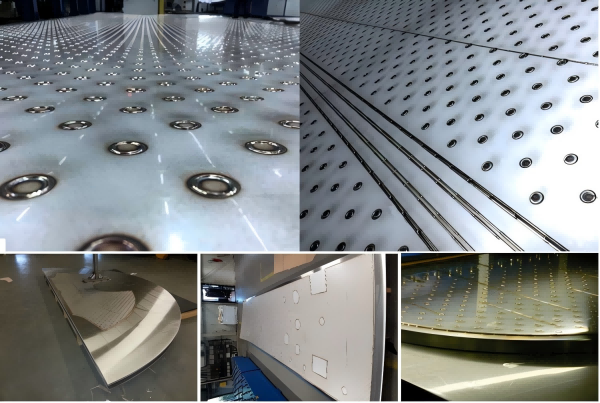

枕型板换热器区别于管壳式、板式换热器，依靠双层板材激光密封焊接后充气形成波浪枕型换热曲面，凭借结构灵活、换热效率高的优势，广泛用于罐体温控夹套、工业制冷平板、食品制药换热设备。Mavenlaser 吃透枕型板充气成型前的精密焊接全流程，推出可实现枕型板板材自动送料、连续分段全自动焊接一体化流水线，覆盖标准 1500×3000mm、1500×6000mm、1500×12000mm 大尺寸板材加工，支持非标定制工作台幅面，一站式解决行业薄板焊接变形、焊缝不均、人工定位效率低、气密性差等痛点。
整机符合 DIN、GB、ISO、JIS、BA、ANSI、ASMI 多国工业制造标准，设备远销全球食品饮料、化工、制药、肉制品加工、新能源制冷行业，提供 FOB 出厂报价、上门装机调试、海外本地化售后全链路服务。
二、适配枕型板板材规格与材质
（一）适用板材牌号与外形参数
加工材质：SUS201、SUS304、SUS316 不锈钢（镍白原色）、TA2 纯钛、哈氏合金耐腐蚀特种板材
最大加工尺寸：板材宽度最大 2000mm，长度最长可达 12000mm
（二）单 / 双面模压板厚度匹配方案
1. 双面模压枕型板常规厚度组合
0.8+0.8mm、1.0+1.0mm、1.2+1.2mm、1.5+1.5mm、2.0+2.0mm特殊定制异种厚度：1+3mm、2+3mm、1+4mm、1+5mm
2. 单面模压枕型板厚度组合
0.8mm+2.0mm 基板、1.0mm+2.5mm 基板、1.2mm+4~15mm 基板、1.5mm+4~15mm 基板
三、设备四大核心系统优势
1. 分段液压压紧工装系统，从根源解决焊接变形难题

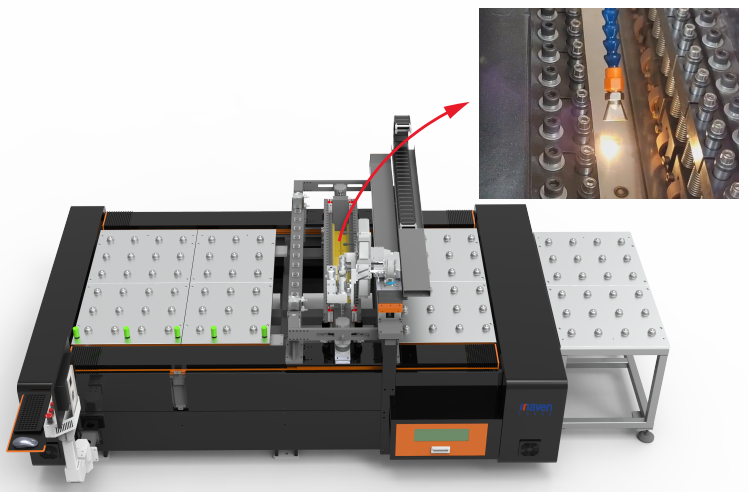

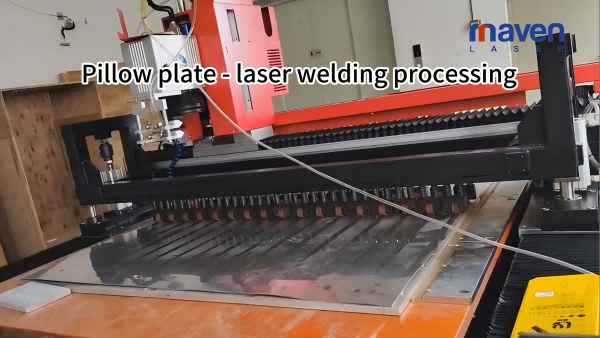

液压分段夹紧工装是枕型板焊接防变形核心结构，全自动循环焊接逻辑：板材通过自动辊道送料台进入焊接工位，液压夹具精准锁定 100mm 焊接区间；本段焊缝完成后油缸自动抬升，伺服电机带动板材平移 100mm 再次压紧施焊，循环往复直至整张大板全部焊完。多点均匀施压让双层板材全程紧密贴合，有效抵消不锈钢薄板高温焊接收缩翘曲，焊缝熔深均匀一致，大幅提升成品枕型板充气后的气密性，降低渗漏报废率。
2. 高端摆动激光焊接头，焊缝成型光洁无需二次打磨
标配可选 WSX、瑞拓、普雷茨特工业级摆动焊头，支持 4 种摆动轨迹：环形正反摆、线性摆动、8 字形摆动、无限波形摆动，光斑宽度、摆动频率、振幅均可数字化调节。
激光能量利用率高，焊接飞溅量极少；
焊缝可调宽度 0.5mm–5mm，焊道平整光亮，省去后续抛光打磨工序；
全密封轻量化结构，可承载最高 6000W 大功率激光长期连续作业，兼容多种金属及厚薄复合板工艺调试。
3. 全自动伺服送料三轴联动生产线，实现无人化批量生产

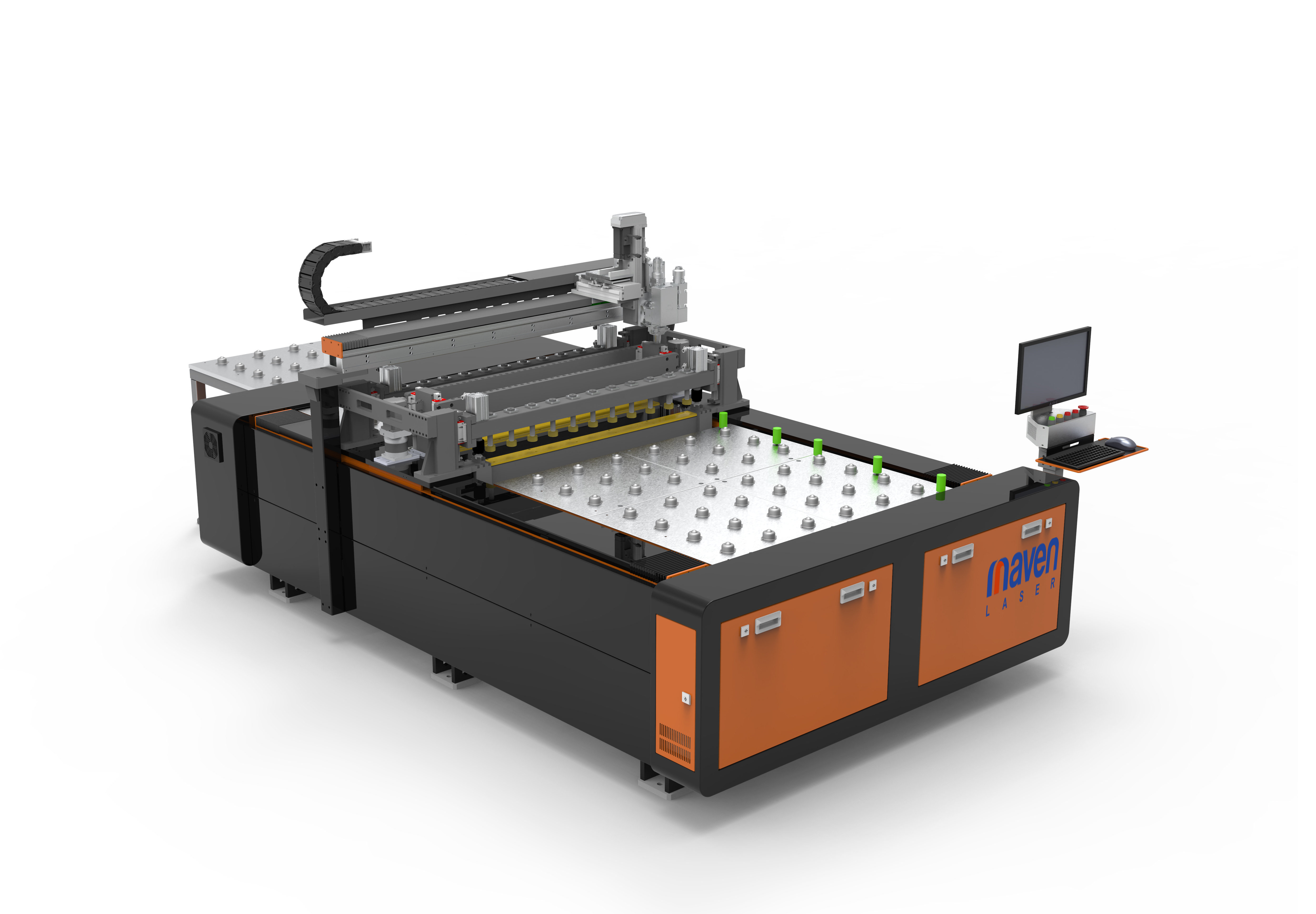

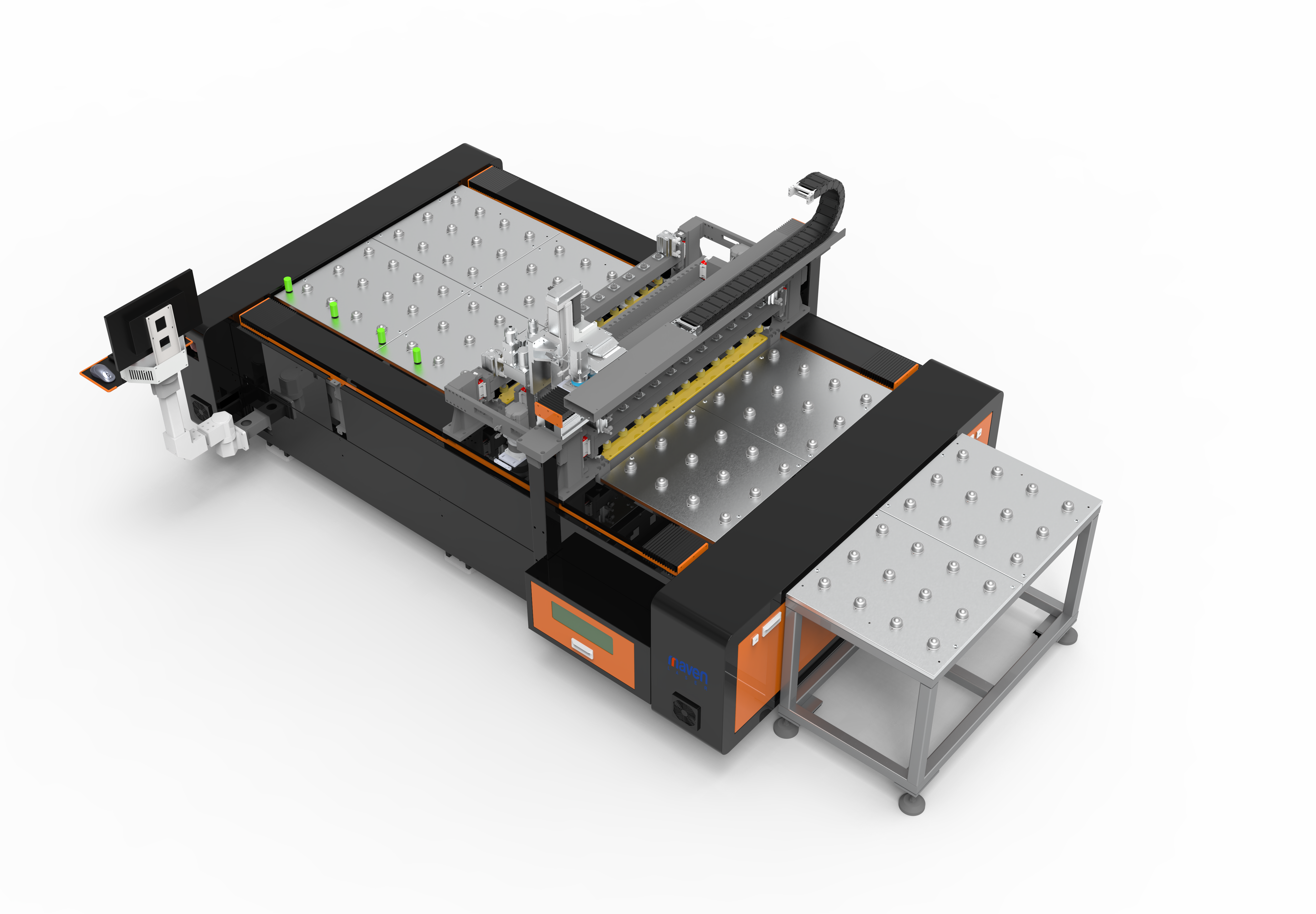

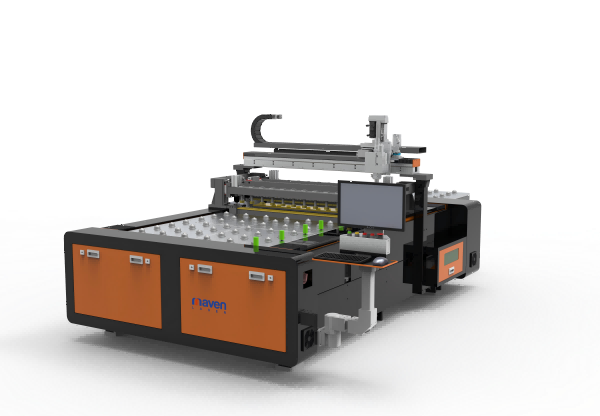

整套产线由自动进料辊台、X/Y/Z 三轴全伺服驱动机构、智能控制柜、外置高清 CCD 焊缝视觉监控组成，全自动完成板材上料、定位、压紧、分段循环焊接全流程，大幅减少人工依赖，稳定提升枕型板换热器大批量生产产能。
4. 多功率光纤激光器可选，按需匹配产能需求
不同功率对应独立机型，激光源选用锐科、IPG、MAX、JPT 一线品牌，波长 1070–1080nm，能量输出稳定、使用寿命长，搭配专用工业冷水机采用纯水循环恒温散热，支持 24 小时不间断连续加工。
| 激光功率 | 设备型号 |
|---|---|
| 2000W | ML-AW2000 |
| 3000W | ML-AW3000 |
| 4000W | ML-AW4000 |
| 6000W | ML-AW6000 |
四、整机详细技术参数表
| 参数项目 | 标准配置说明 |
|---|---|
| 激光类型 | 连续光纤激光器 |
| 激光波长 | 1070nm-1080nm |
| 激光器品牌 | 锐科 / IPG/MAX/JPT 可选 |
| 焊接执行头 | WSX / 瑞拓 / 普雷茨特摆动焊接头 |
| 驱动方式 | X/Y/Z 三轴全伺服电机驱动，可定制轴数 |
| 标准加工台面 | 1500×3000mm / 1500×6000mm / 1500×12000mm（支持非标定制） |
| 焊缝可调宽度 | 0.5mm–5mm |
| 焊接保护气体 | 氩气 / 氮气，气压 0.3~0.5MPa |
| 视觉辅助 | 外置高清 CCD 实时焊缝监控系统 |
| 冷却系统 | 工业专用冷水机，蒸馏水 / 纯水冷却 |
| 选配附件 | 80mm 旋转工装 |
| 输入电源 | 三相 380V±10% 50Hz |
| 控制系统 | Mavenlaser 自主研发智能操作系统 |
| 质保期限 | 整机 24 个月质保 |
五、设备成品应用行业
经由本台全自动光纤激光焊接机生产的密封枕型板换热器，广泛应用于各大工业领域：

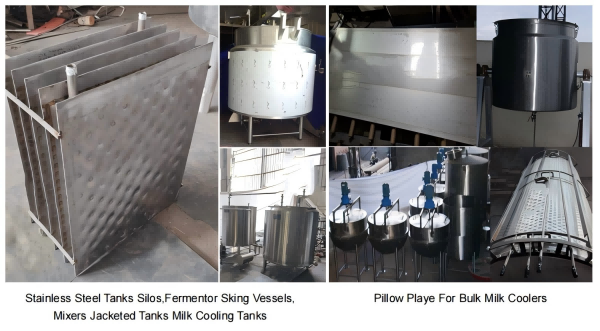

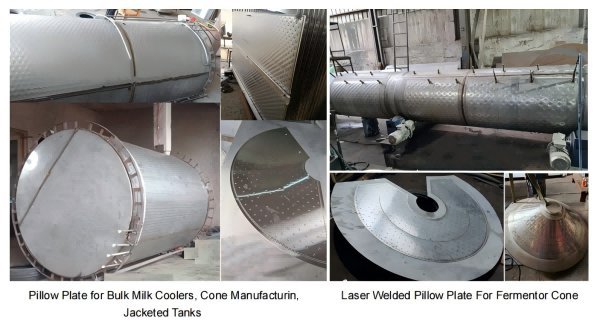

食品饮料行业：牛奶、果汁、啤酒、酒类发酵罐冷却夹套、低温恒温换热平板
化工制药行业：反应釜温控夹层、防腐耐腐蚀冷却换热板、药液降温设备
肉制品加工行业：肉制品恒温加工配套温控设备
新能源与制冷行业：液冷散热板、工业冷水机组冷凝器芯板
压力容器、换热设备整机制造配套
六、Mavenlaser 全链条配套服务
售前技术支持：免费来料焊接打样测试，根据板材规格、产能做方案规划与产能核算
设备非标定制：依据客户厂房空间、板材最大尺寸、产能要求，定制产线长度、工作台幅面、激光功率及自动化结构
交付落地服务：国内外均可安排工程师上门安装、调试、操作人员实操培训
售后长效保障：7×24 小时线上远程技术指导，全球备件仓储快速补发，整机两年质保
出口规范包装：无熏蒸实木木箱加固防护，适配海运、陆运，标准 FOB 外贸交付
